丙烯酸涂层质量问题案例

一、基础原因

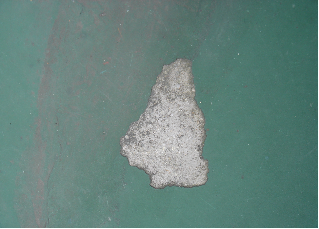

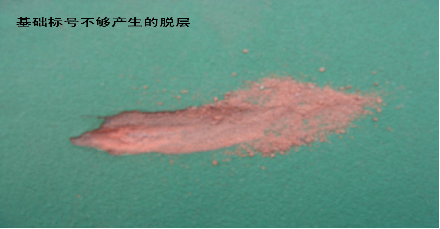

A、混凝土标号达不到要求，有起砂现象；

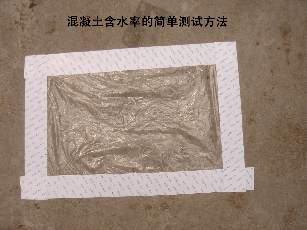

B、混凝土养护时间不够，含水率超标，过多的水导致涂层剥离

二、基础处理原因

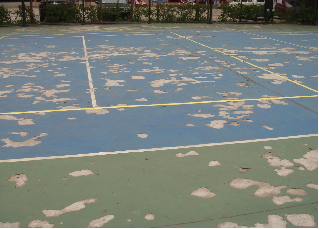

A、混凝土未打磨，基面上粘附许多灰尘杂物；

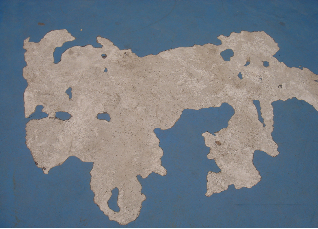

B、混凝土打磨了，但打磨时产生的水泥浆没有彻底冲走，有粘附在基础上；

C. 酸洗时，酸溶液没能冲的干净，有酸液残留在基础上（丙烯酸涂料中氨水呈碱性，其和酸中和生成铵盐）。

三、施工或材料原因

①丙烯酸涂料本身树脂含量不高,现场加砂量偏大,导致小则局部剥离，大则整场脱层。

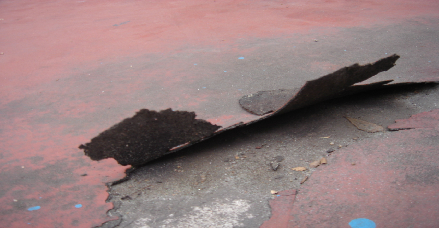

②弹性层材料粘结剂未使用丙烯酸树脂而使用乳化沥青：

    将橡胶粉粒和乳化沥青混合搅拌后作为弹性材料使用.沥青的水稳性差,冬天易脆易裂,一旦出现破损和裂纹,外部水分将从中渗入,不断减弱乳化沥青和橡胶粉粒间的粘结,加上沥青老化,便会出现大面积分层脱皮现象。

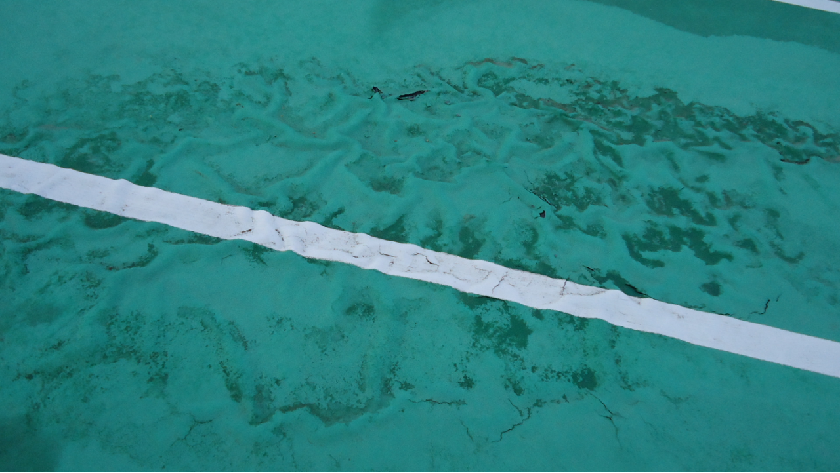

③场地平整性不好,刮涂时导致低凹的地方涂层太厚,内部水汽挥发不了,无法成膜形成粘结；

   建议：场地积水要修补补平。

四、天气原因
