丙烯酸涂层泛白分析

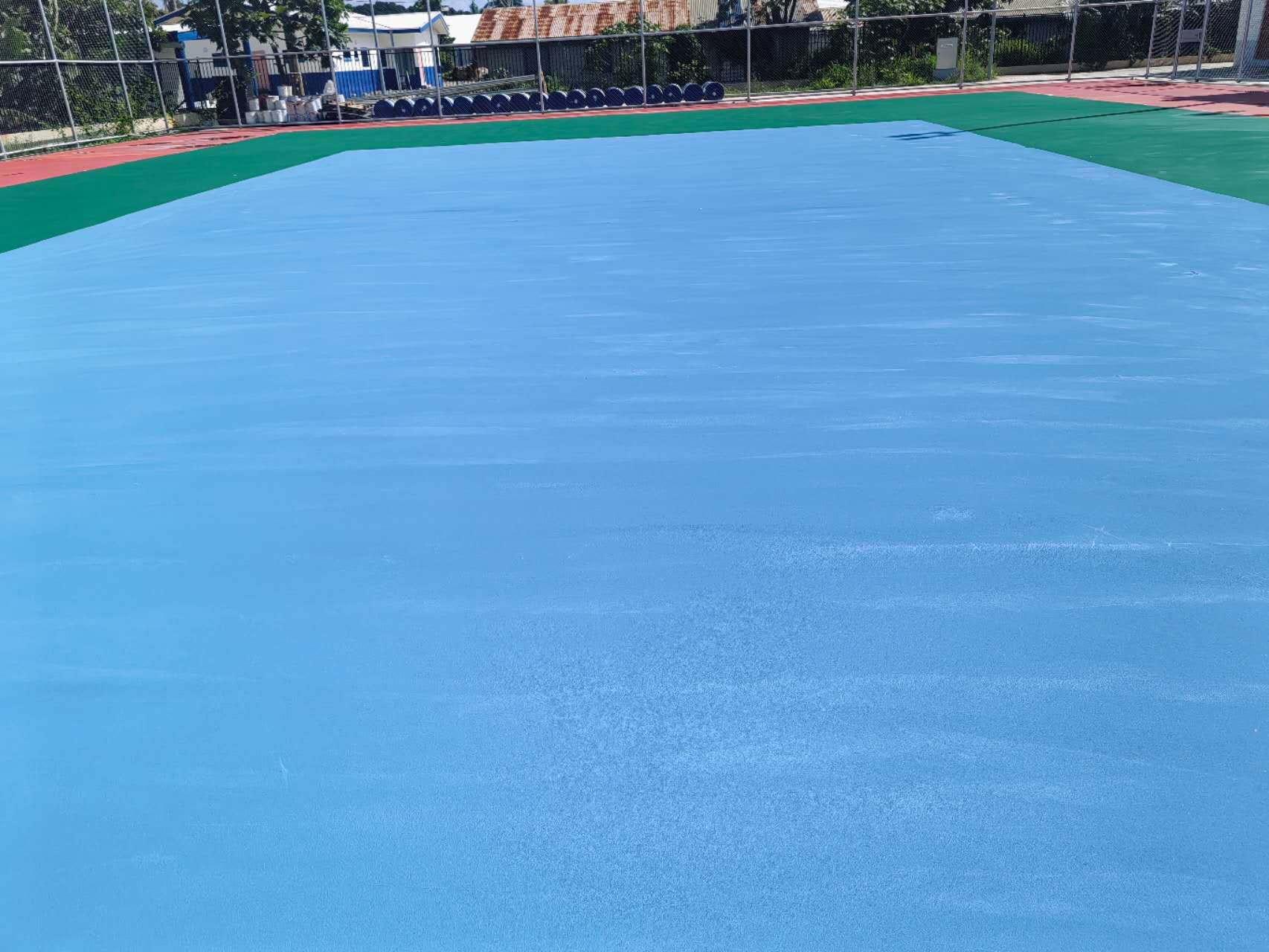

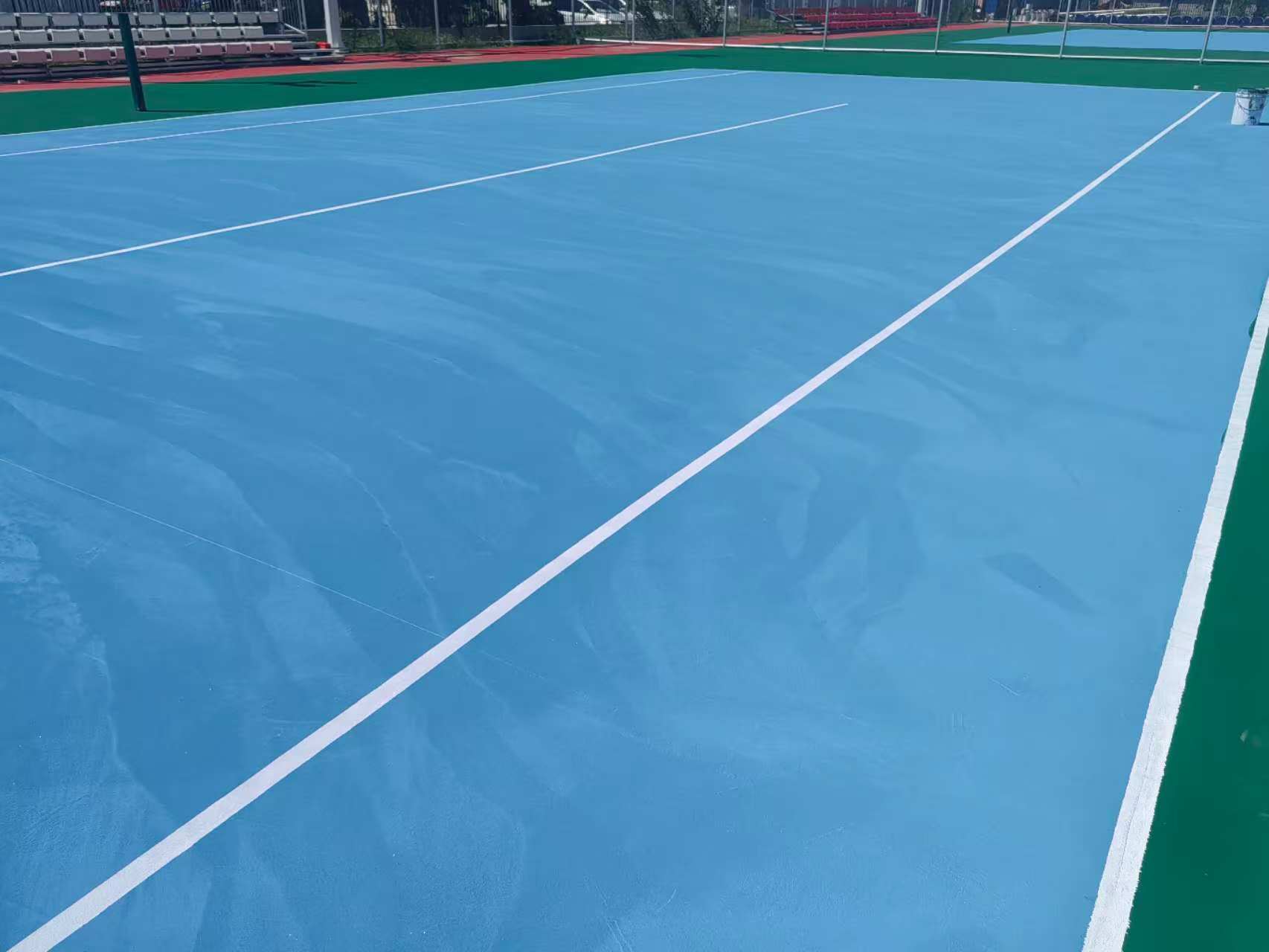

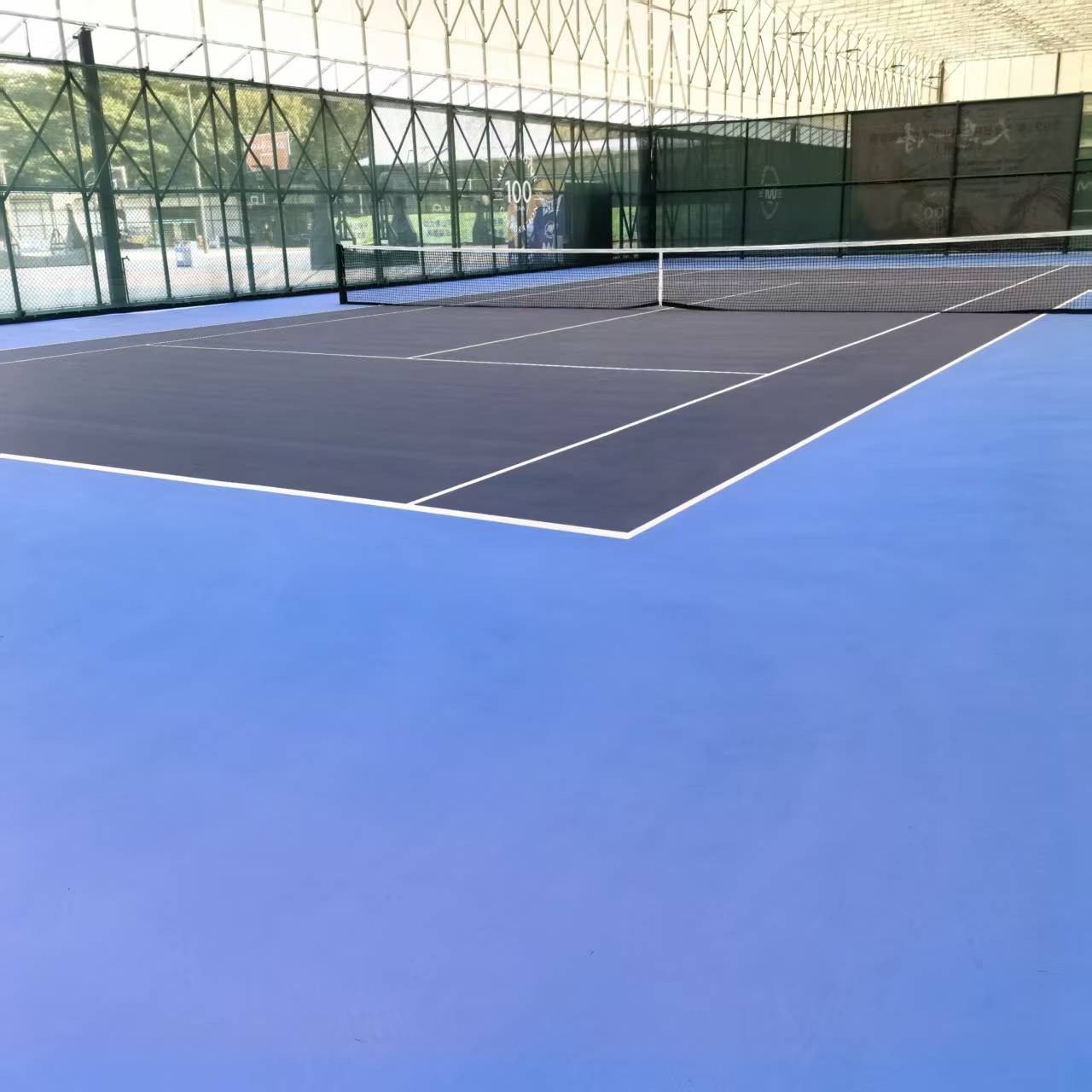

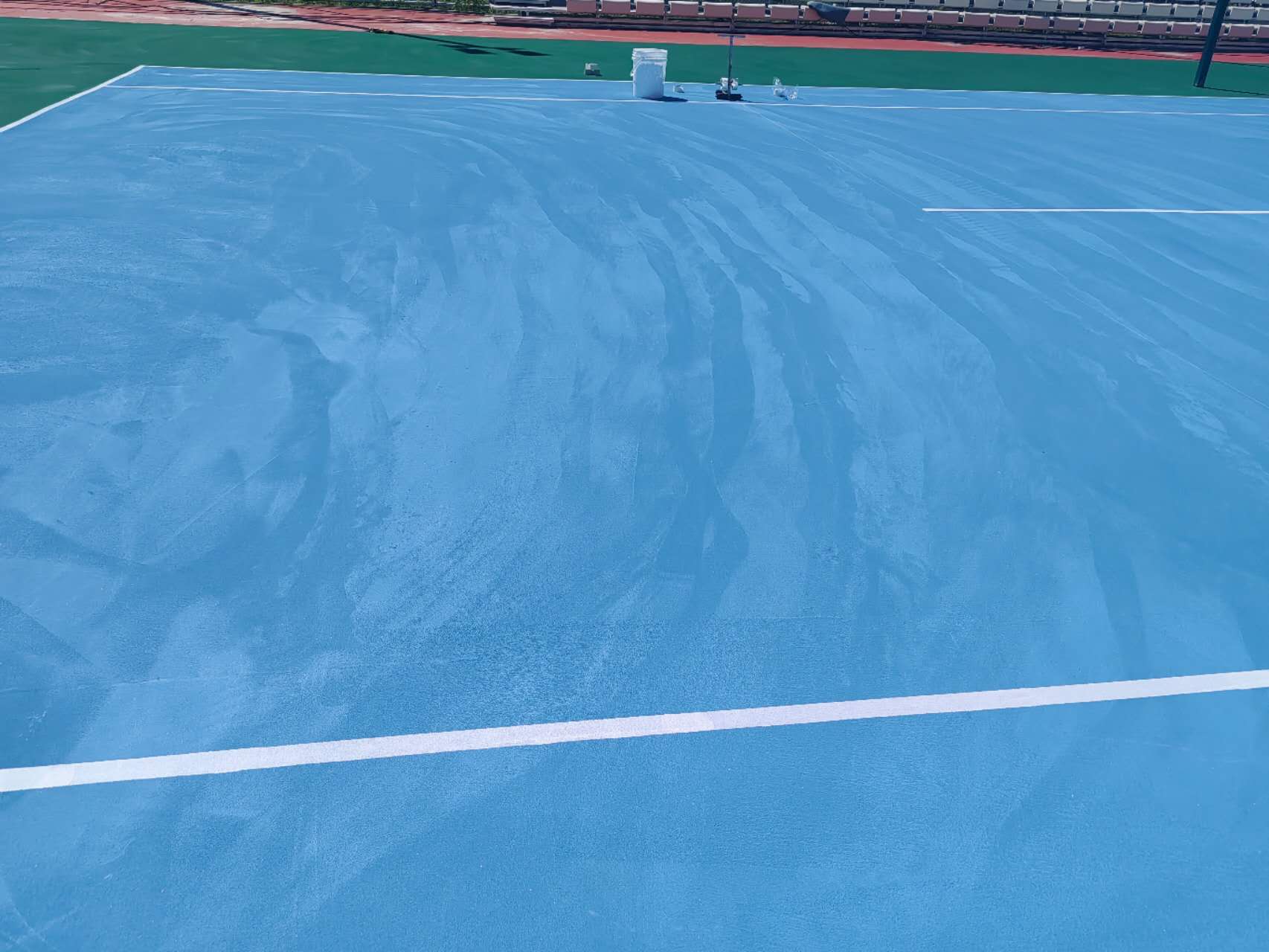

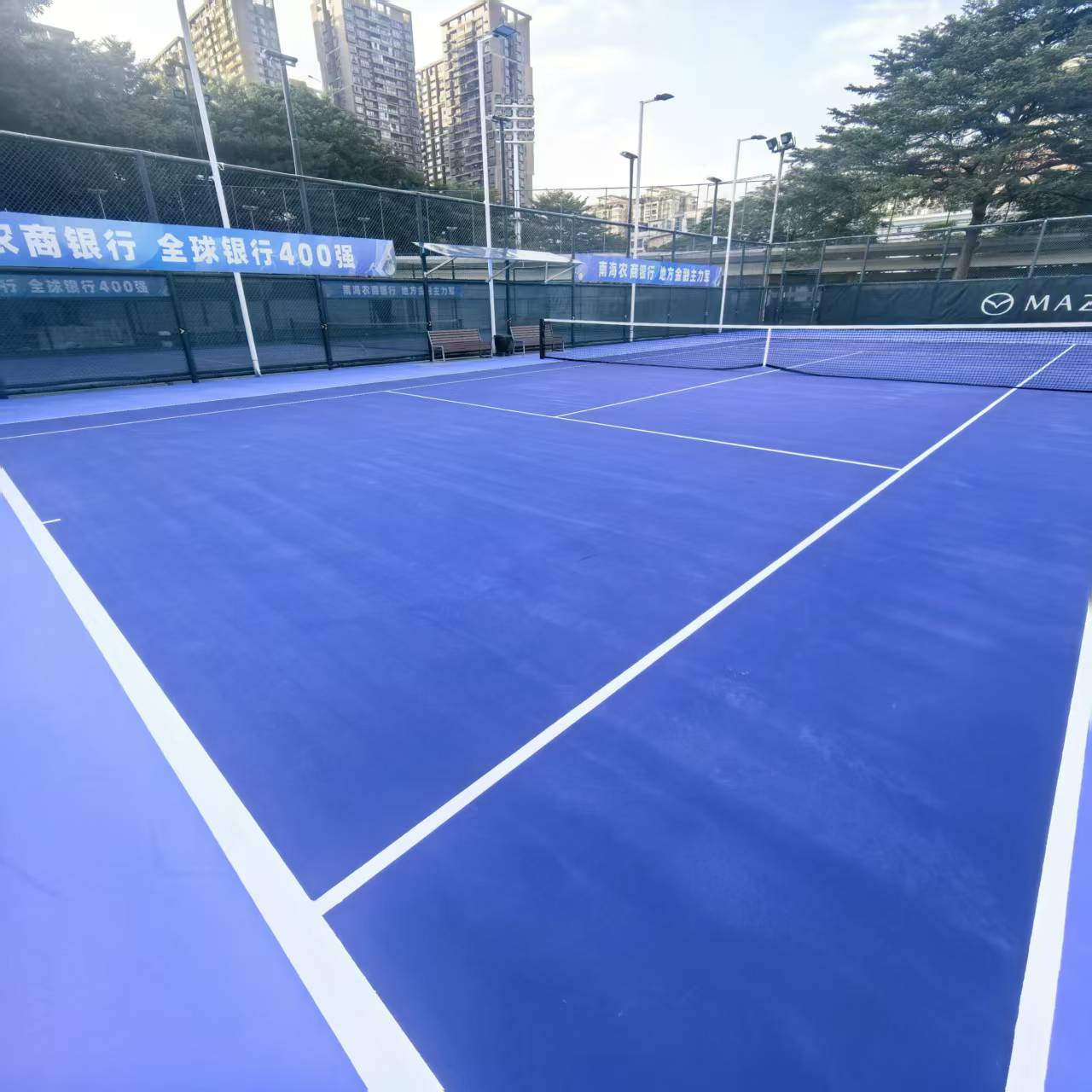

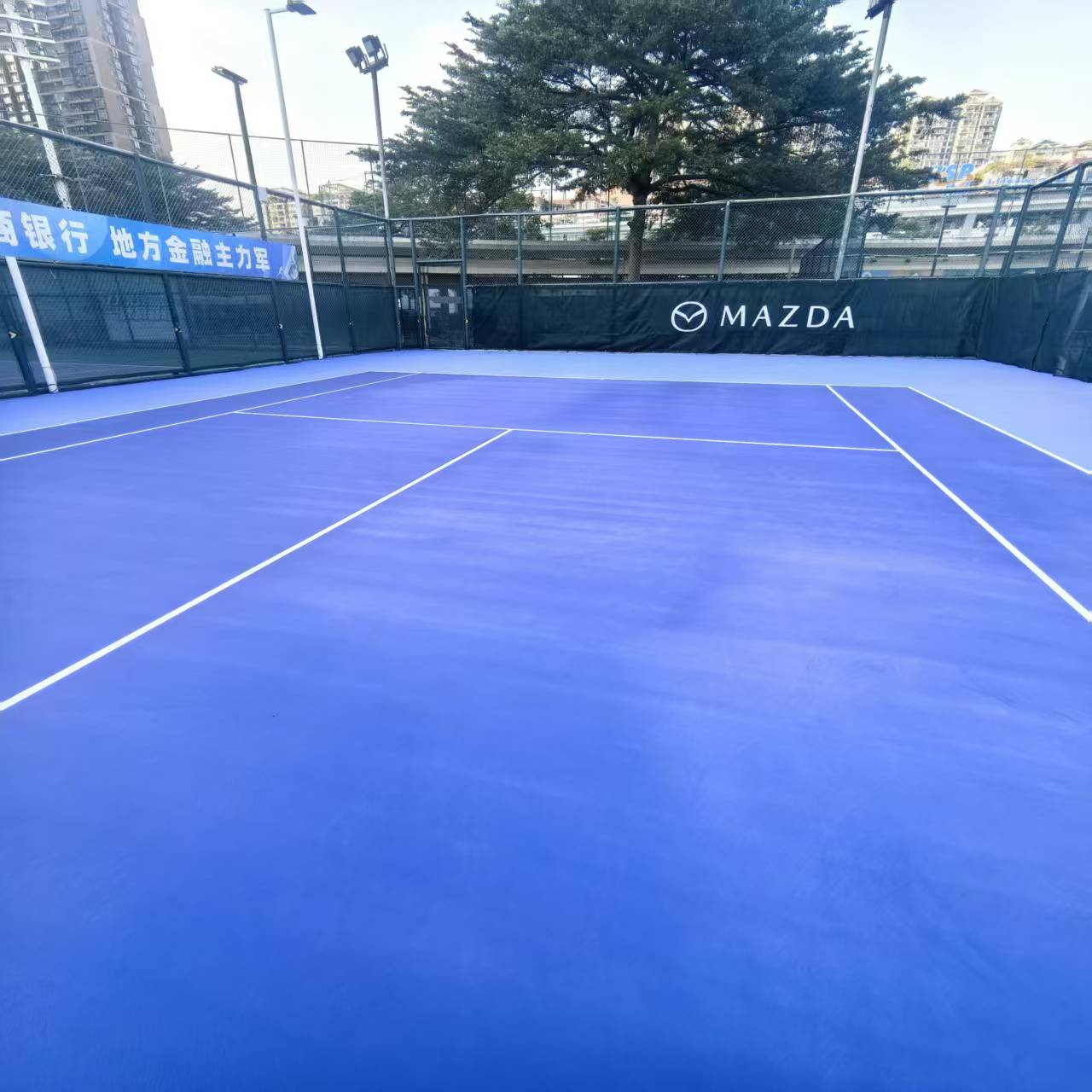

丙烯酸球场结构层完工后，其中蓝色涂层出现较明显的色泽不均匀的泛白现象，试分析如下：

实际上几乎所有品牌的蓝色丙烯酸涂料由于其配方中酞菁蓝颜料和钛白颜料之间的极性不同和粒径大小差异大的原因，是相对容易出现“浮蓝”或“浮白”现象的。这种色泽不均匀情况更因为施工时的高温高热环境及施工技巧及刮涂厚度过大等几个因素叠加被放大的。

其一，蓝色丙烯酸涂料一般采用多种色浆，其中有钛白，其粒径比较大，也有酞菁蓝颜料，其粒子比较小，两者在涂层的运动速度不一致，容易出现颜料不均匀分层现象；

其二，高温高湿的施工环境，实际上延缓了涂层完全干燥的时间，在贝纳德涡旋的作用下，不同粒径大小的各种颜料在涂层中迁移过程中分布呈不均匀性，从而出现泛白；

其三，施工时涂层过厚或刮涂不均匀，都会造成颜料分布不均匀，出现泛白。在高温天气施工，或材料配比不当或使用的刮涂工具不合适而在施工过程中出现的拖带导致涂层不均匀，特别是在施工后期大气温度逐渐上升时。

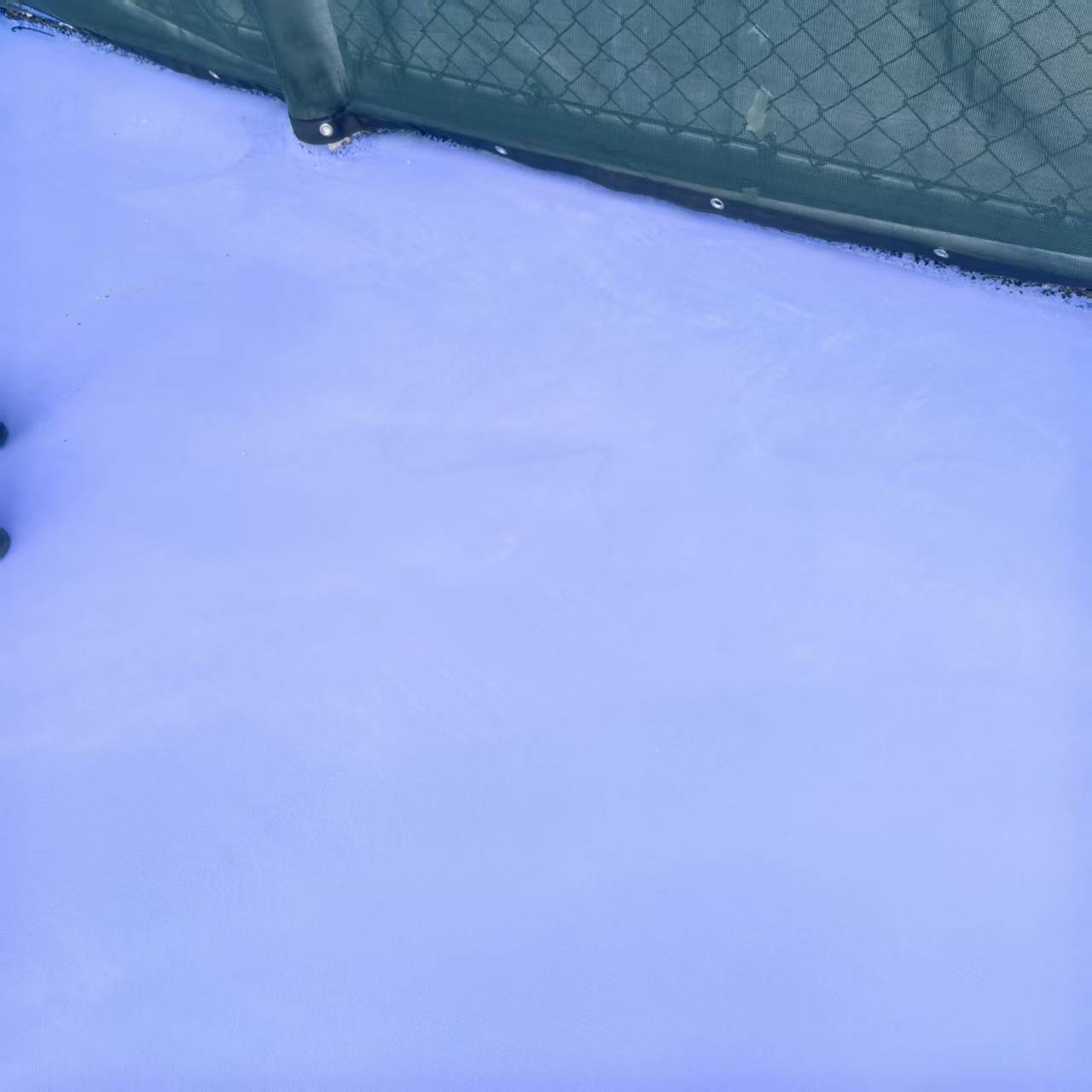

其四，涂层比较粗糙时其致密性降低了，也就是说涂层里面存在大量细小的空隙，光线照射在这种有大量细小空隙的涂层表面上后，光线在细小空隙中毫无规则的多次反射，路径混乱，最后大部分的入射光都被反射出来，故人眼看到的颜色有点灰白。其实粗糙面绿色涂层也多少会存在这样的问题的。

其五，丙烯酸涂层刮涂完成后刚刚表干没多久就下雨了，雨水会把涂膜中的亲水基团、未挥发的助溶剂和游离单体带到涂层表面，形成白色迁移痕迹，视觉上也会有发白的感觉。

综上，丙烯酸涂层泛白是多种因素叠加造成的，每种颜色都会出现，但蓝色涂料则更容易出现。为尽可能避免这种现象，应该避免在高温高湿的环境下施工，单层涂层厚度要薄一些，石英砂不要太粗太多，尽量在早晚温度相对低的时候施工。
