丙烯酸涂层裂缝产生的原因分析

一、基础原因

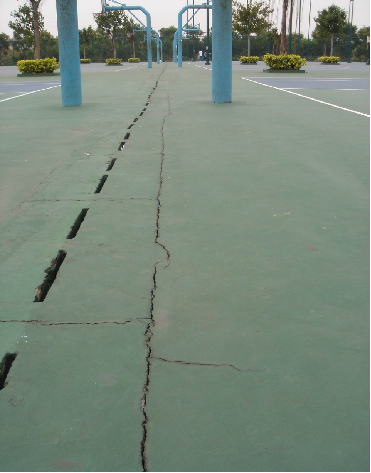

1）混凝土基础伸缩缝上涂层拉断

2）沥青混凝土基础老化引起的涂层裂缝

3）基础下沉产生剪切力产生的裂缝

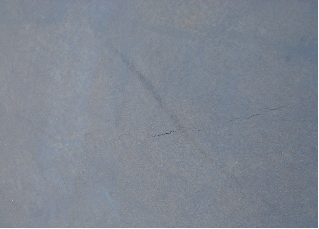

4）基础不规则裂缝产生的涂层反射性裂缝

5）水泥和沥青之间不同材质引起的裂缝：一般多出现在排水沟边；

即使是相同的水泥混凝土，也会因为不是同时浇注存在施工缝而引发涂层裂缝

二、施工原因

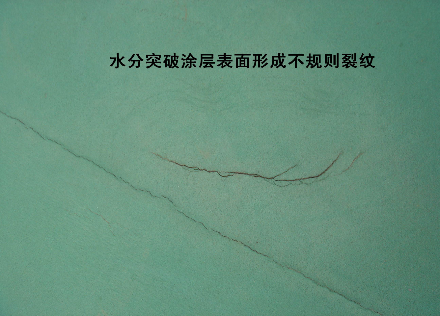

涂层一次刮涂厚度太大，表干里未干，当表面的成膜没那么坚固时，内部水汽产生的压力便会突破表面的膜，形成不规则的裂纹，这种裂纹实际上是内部水汽的挥发通道。

三、材料及材料配料的原因

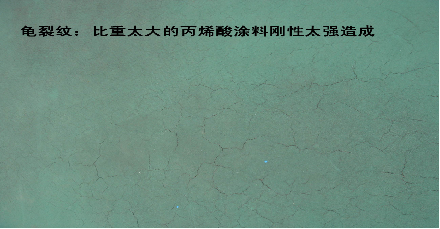

有些丙烯酸材料比重太大,内含的无机填料比例太大,导致涂料成膜后,硬度大,脆性大,易出现无规则龟裂纹,越是运动频繁的地方,龟裂纹出现的越早越密。

有些喜欢在乳化沥青或涂料中添加水泥,导致涂层刚性强,更容易开裂。
